Plan de masse : 15 éléments à montrer pour un dossier complet
Définition, pièces obligatoires et checklist : préparez un plan de masse lisible pour présenter votre projet et éviter un dossier incomplet.
- Le plan de masse représente la parcelle vue du dessus, avec les constructions existantes et le projet envisagé.
- Il doit indiquer précisément les dimensions, les distances, les accès, les réseaux, le relief et l’orientation du terrain.
- Ce document est généralement demandé pour un permis de construire ou d’aménager, et parfois pour une déclaration préalable.
- L’état actuel et l’état après travaux doivent être distingués par deux plans ou par une légende parfaitement lisible.
- Un dessin réalisé soi-même peut convenir s’il est exact, coté, à l’échelle et conforme aux attentes du service d’urbanisme.
Qu’est-ce qu’un plan de masse ?
Un plan de masse est une représentation aérienne, cotée et à l’échelle d’une parcelle cadastrale. Il montre précisément le terrain dans son état existant, puis l’implantation du projet après les travaux.
Contrairement au plan cadastral, qui sert surtout à repérer la parcelle et ses limites, le plan de masse détaille les constructions, les accès, les plantations et les réseaux. Ses cotations indiquent notamment les dimensions du projet, sa distance par rapport aux limites séparatives et son emprise au sol. L’altimétrie peut aussi distinguer le terrain naturel (TN) du terrain fini (TF).
Ce document permet au service instructeur de comprendre immédiatement ce qui existe, ce qui sera conservé et ce qui va changer. La mairie peut ainsi évaluer l’intégration du bâtiment, son incidence sur le voisinage, les règles de recul, les accès ou encore les besoins en assainissement et en raccordement électrique.
Prévu par l’article R.431-9 du Code de l’urbanisme, il aide également à vérifier la conformité du projet avec le Plan local d’urbanisme (PLU). Il accompagne notamment un permis de construire ou une déclaration préalable de travaux, sous les appellations PC2, PCMI2 ou DPC2 selon le dossier. Comme pour mieux manger au quotidien avec des repères simples, une présentation claire facilite ici les bons choix et évite les incompréhensions.
Dans quels cas le plan de masse est-il obligatoire ?
Le plan de masse est obligatoire lorsqu’il figure parmi les pièces exigées pour instruire un permis de construire ou un permis d’aménager. Il peut également être demandé avec une déclaration préalable de travaux, selon la nature du projet et les modifications apportées au terrain.
Pour un permis de construire, cette pièce est identifiée par la référence PC2, ou PCMI2 lorsqu’il s’agit d’une maison individuelle et de ses annexes. Elle permet au service instructeur de contrôler l’implantation, l’emprise au sol, les accès, les réseaux et les distances par rapport aux limites séparatives, conformément à l’article R.431-9 du Code de l’urbanisme. Dans un permis d’aménager, elle aide notamment à comprendre l’organisation d’un lotissement, d’une division parcellaire ou d’une viabilisation.
Depuis le 1er janvier 2026, les déclarations préalables utilisent les formulaires Cerfa 1670202 pour les constructions et travaux, et Cerfa 1670302 pour les installations et aménagements. Source : Algar, mise à jour du 27 janvier 2026.
Dans une déclaration préalable, le plan est généralement repéré DPC2 lorsqu’il est nécessaire pour situer précisément le projet. La mairie peut ainsi vérifier sa conformité au PLU. Un plan de masse peut aussi être joint à une demande de raccordement électrique auprès d’Enedis afin de localiser la parcelle, la construction, l’accès et le futur point de raccordement.
Que doit contenir un plan de masse conforme ?

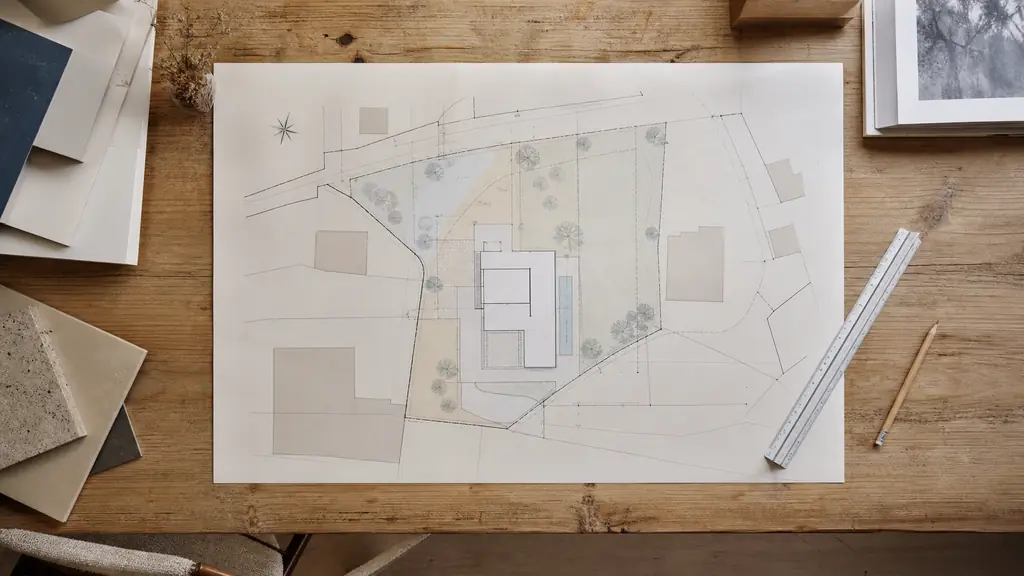

Un plan de masse conforme doit présenter, à une échelle lisible, l’état actuel de la parcelle cadastrale et son état après travaux. Il réunit toutes les informations permettant au service instructeur de vérifier l’implantation du projet au regard de l’article R.431-9 du Code de l’urbanisme et du PLU.
La checklist comprend : les limites de parcelle, l’orientation avec une flèche du Nord, l’échelle, les constructions existantes et projetées, leurs dimensions et leurs hauteurs, les distances aux limites séparatives, les accès, les servitudes et les clôtures. Il faut aussi faire apparaître les plantations conservées, supprimées ou prévues, les aménagements extérieurs, les places de stationnement et l’emprise au sol.
Ajoutez les réseaux, notamment l’électricité, l’assainissement et les eaux usées, ainsi que la gestion des eaux pluviales. Le relief doit être compréhensible grâce aux cotations d’altimétrie, avec les niveaux du terrain naturel (TN) et du terrain fini (TF). Une légende claire distingue les éléments conservés, démolis et créés. Comme pour découvrir des recettes vegan faciles, une présentation bien structurée permet de repérer rapidement chaque élément utile.
Selon VosPlans, un plan incomplet peut rallonger le délai d’instruction d’un mois minimum. Publication du 6 mai 2026, mise à jour du 23 juillet 2026.
Plan de masse avant et après travaux : comment présenter le projet ?

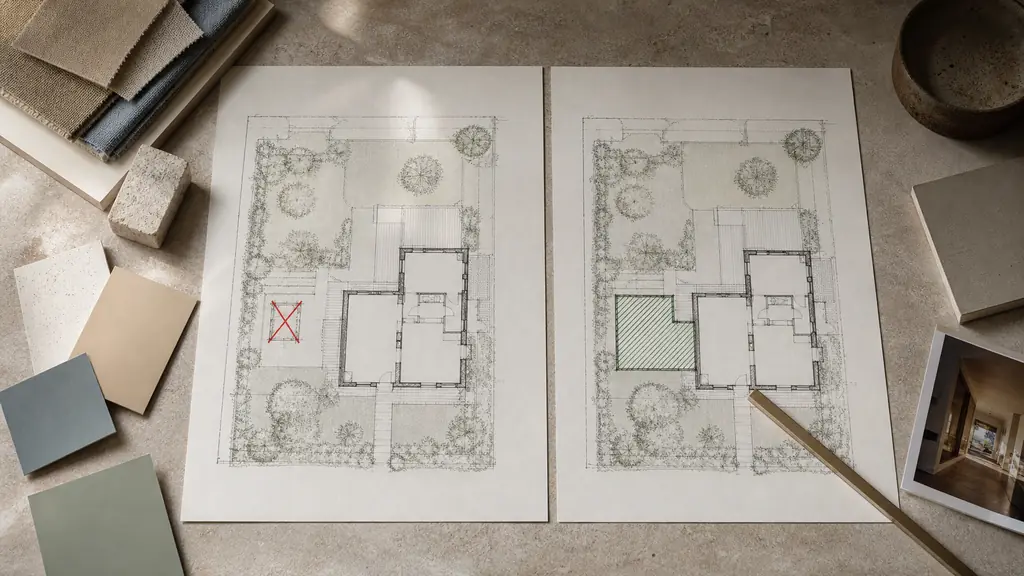

Présentez l’état initial et l’état projeté sur deux plans distincts, ou sur un même plan de masse avec des couleurs, hachures et symboles parfaitement explicites. Le service instructeur doit comprendre d’un regard ce qui est conservé, supprimé ou créé.
Sur le plan avant travaux, représentez fidèlement le terrain et les constructions existantes. Sur le plan après travaux, faites apparaître chaque modification, par exemple une extension hachurée, un abri démoli barré ou une nouvelle terrasse colorée. Une légende simple doit reprendre ces codes sans ambiguïté, y compris pour les plantations, les clôtures, les accès et les réseaux concernés.
Les deux vues doivent conserver la même échelle, la même orientation et les mêmes limites séparatives afin de faciliter la comparaison. Reportez également les cotations utiles, les distances de recul et, si le relief change, les niveaux du terrain naturel (TN) et du terrain fini (TF). Cette cohérence aide la mairie à mesurer précisément l’incidence du projet.
Avant le dépôt, vérifiez enfin que le dessin correspond aux autres pièces du dossier, notamment au plan de coupe et aux façades. Comme lorsqu’on souhaite découvrir nos recettes bio simples, une présentation claire et bien organisée permet d’aller directement à l’essentiel, sans laisser place aux interprétations.
FAQ
Quelle est la différence entre un plan cadastral et un plan de masse ?
Le plan cadastral permet surtout d’identifier la parcelle et ses limites, mais il ne décrit pas précisément votre projet. Le plan de masse complète cette base avec les constructions, les dimensions, les distances, les accès, les réseaux et les aménagements prévus.
Peut-on réaliser soi-même un plan de masse ?
Oui, à condition de disposer de mesures fiables et de produire un document coté, lisible et à l’échelle. Pour un terrain complexe, en pente ou soumis à des contraintes particulières, l’aide d’un architecte, d’un géomètre ou d’un dessinateur peut sécuriser le dossier.
Quelle échelle choisir pour un plan de masse ?
Une échelle au 1/200 ou au 1/500 est fréquemment utilisée, selon la taille de la parcelle et le niveau de détail nécessaire. L’essentiel est que l’échelle soit indiquée et que toutes les informations restent faciles à lire.
Faut-il fournir un plan de masse avant et après travaux ?
Le dossier doit permettre de comparer clairement l’état existant et le projet. Vous pouvez fournir deux documents distincts ou utiliser un seul plan avec des couleurs, des tracés et une légende qui différencient les éléments conservés, supprimés et créés.
